Dans cette tâche, nous allons configurer la redirection de port sur un routeur/pare-feu pour permettre à SecureTable de communiquer avec le système de point de vente via le client STPI pendant que les chauffeurs-livreurs sont sur leurs itinéraires de livraison. L'appareil utilisé dans ce tutoriel est un routeur sans fil et un pare-feu Asus RT-AC66U B1. Bien que les paramètres et les menus exacts diffèrent selon les modèles et les fabricants, les principes généraux sont les mêmes.
Si le réseau de votre restaurant est géré par une entité ou autorité centrale, telle qu'un siège social de franchise ou un administrateur de réseau, veuillez communiquer avec eux pour vous renseigner sur la mise en place de la redirection de port. vous pouvez également fournir à votre administrateur réseau les instructions ci-dessous. Ils pourront les adapter à vos besoins.
La redirection de port est généralement requise lors de l'utilisation de SecureTable sur des réseaux mobiles. Si vous n'utilisez pas SecureTable sur les réseaux mobiles, il n'est pas nécessaire de configurer la redirection de port et vous pouvez ignorer complètement ce tutoriel. De plus, certains opérateurs de téléphonie mobile peuvent offrir un accès VPN spécial à votre réseau local, ce qui constitue une alternative plus sécurisée à la redirection de port. Veuillez vous renseigner auprès de votre opérateur de téléphonie mobile pour savoir s'il propose cette option. Si tel est le cas, la redirection de port ne sera pas requise.
SecureTable est utilisé sur les réseaux mobiles principalement par les chauffeurs-livreurs. Cependant, la connectivité
Lorsque SecureTable est utilisé localement dans le restaurant, les terminaux de paiement peuvent communiquer avec le système de point de vente via le client STPI directement sur le réseau WiFi local. Cependant, lorsque les livreurs sont sur la route, les terminaux de paiement doivent utiliser les réseaux mobiles pour accéder à Internet afin d'autoriser les paiements. Étant sur l'Internet « public », le terminal de paiement ne pourra pas communiquer directement avec le système de point de vente pour fermer les factures de livraison. C'est là qu'intervient la redirection de port. Pour se connecter au système de point de vente, le terminal de paiement doit se connecter au routeur du restaurant, qui redirigera ensuite la communication vers le client STPI au moyen de la redirection de port.
Une analogie souvent utilisée pour décrire ce scénario est de trouver la salle de bain à l'intérieur de votre maison. Pour toute personne actuellement à l'intérieur de la maison, trouver la salle de bain devrait être assez facile. Cependant, pour une personne actuellement à l'extérieur de la maison, elle doit d'abord connaître l'adresse de votre domicile, puis une personne à l'intérieur de la maison doit la laisser entrer et lui montrer le chemin de la salle de bain. C'est essentiellement ce qui se produit lorsqu'un terminal de paiement exécutant SecureTable est utilisé sur la route.
Avant de commencer la configuration proprement dite, vous avez besoin des informations suivantes : • L'adresse IP publique de votre routeur. • L'adresse IP privée de votre routeur. • Le nom d'utilisateur et le mot de passe de votre routeur pour accéder à son utilitaire de configuration. • Adresse IP et port TCP utilisés par le client STPISecure
Voici de courtes instructions pour trouver chaque information :
Il s'agit de l'adresse IP qui est donnée à votre routeur par votre fournisseur d'accès Internet. On l'appelle une adresse « publique » car elle fait face à l'Internet public. Vous pouvez facilement trouver votre adresse IP publique en visitant le site suivant :
IP4.me est un site simple qui affichera votre adresse IP publique sans publicité ni information inutile.
Comme son nom l'indique, l'adresse IP privée du routeur est invisible pour le monde extérieur. Pour la trouver, vous devez être connecté à votre réseau local et suivre ces instructions simples

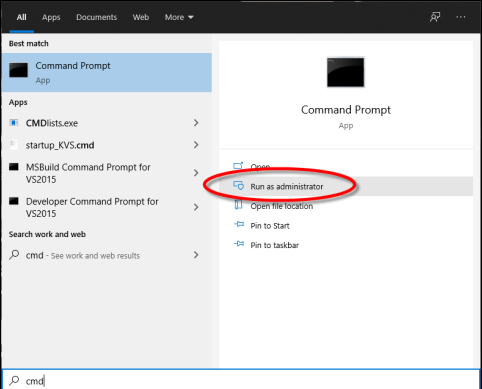

Ouvrez une invite de commande avec des privilèges administratifs. Faites-le en cliquant sur le menu Démarrer de Windows et en tapant CMD. Ensuite, sélectionnez Exécuter en tant qu'administrateur sous l'application Invite de commandes.

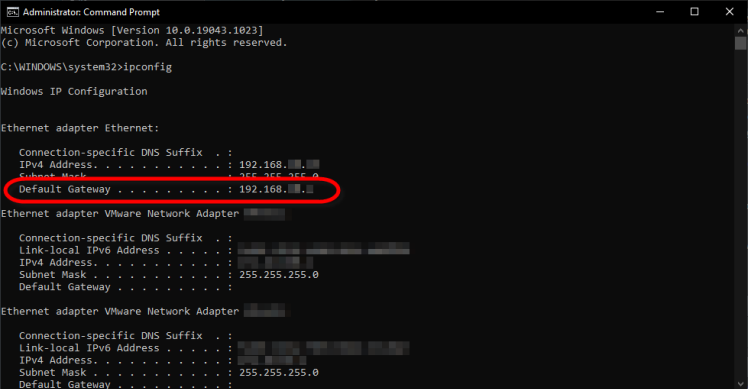

Dans la fenêtre d'invite de commande, tapez ipconfig et appuyez sur la touche ENTRER de votre clavier.
Cherchez la ligne qui commence par Passerelle par défaut, et notez l'adresse IP qui y est indiquée. Il s'agit de l'adresse IP privée de votre routeur.
Chaque routeur moderne dispose d'un utilitaire de configuration protégé par un nom d'utilisateur et un mot de passe. Si vous n'avez pas cette information, contactez votre administrateur réseau ou recherchez le nom d'utilisateur et le mot de passe par défaut dans la documentation de votre appareil.
Il s'agit de l'adresse IP du PC sur lequel STPI Secure a été installé. Le numéro de port TCP est normalement configuré lors de l'installation. La valeur recommandée par défaut pour le port TCP est 9999, mais elle peut être configurée différemment pendant le processus d'installation.

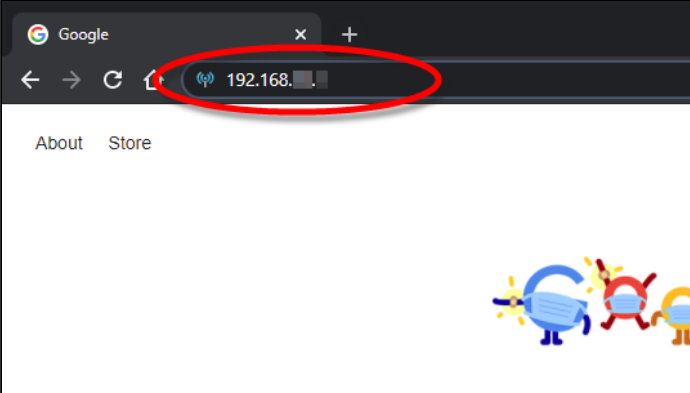

Depuis un PC connecté au réseau local, ouvrez votre navigateur préféré (Google Chrome, Microsoft Edge, Firefox, etc.) et saisissez l'adresse IP privée du routeur dans la barre d'adresse. Appuyez ENTRER sur votre clavier.

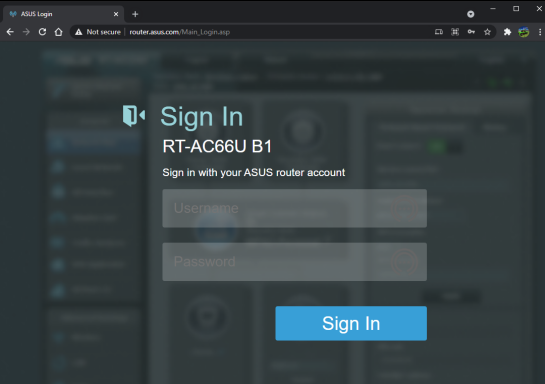

L'écran de connexion de l'utilitaire de configuration de votre routeur devrait s'afficher. Tapez le nom d'utilisateur et le mot de passe qui vous permettront de vous connecter à votre appareil. Cet écran sera différent selon le fabricant et le modèle de votre appareil.

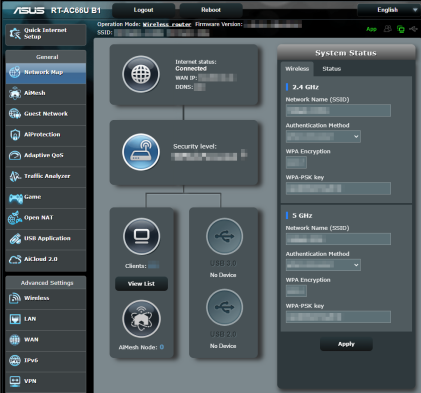

L'écran de configuration principal de votre routeur devrait s'afficher.

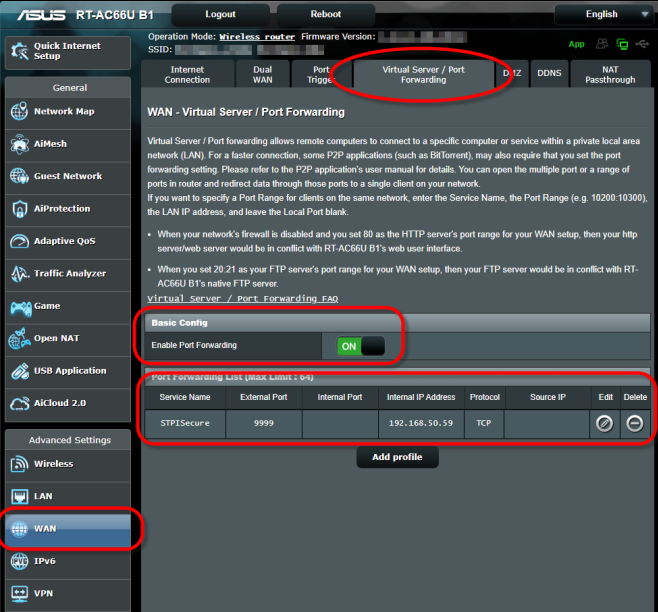

Chercher les paramètres de Redirection de port. Ceux-ci se trouvent généralement dans les Paramètres WAN, sous Réglages avancés. Encore une fois, ceci sera différent en fonction du fabricant et du modèle de votre appareil. Veuillez consulter la documentation de votre appareil si vous ne trouvez pas les paramètres appropriés.
Activer la Redirection de port.
Ajoutez une entrée de redirection de port avec les paramètres suivants :
Nom du service
STPISecure
Port externe
Numéro de port TCP utilisé par STPISecure.
Par défaut : 9999
Port interne Laisser vide.
Adresse IP interne
Adresse IP du PC sur lequel STPI Secure a été installé.
Protocole TCP IP source
Laisser vide.
Enregistrez vos paramètres.
Certains modèles de routeurs peuvent nécessiter un redémarrage. Veuillez vous référer à la documentation de votre appareil pour savoir comment procéder.
La tâche de configuration de la redirection de port sur votre routeur est maintenant terminée.
