# Aperçu du terminal

### Apperçu du terminal IM30

Ce document vous guidera à travers le processus de configuration et préparation pour l’installation de votre terminal pour vous permettre de commencer à traiter des paiements rapidement.

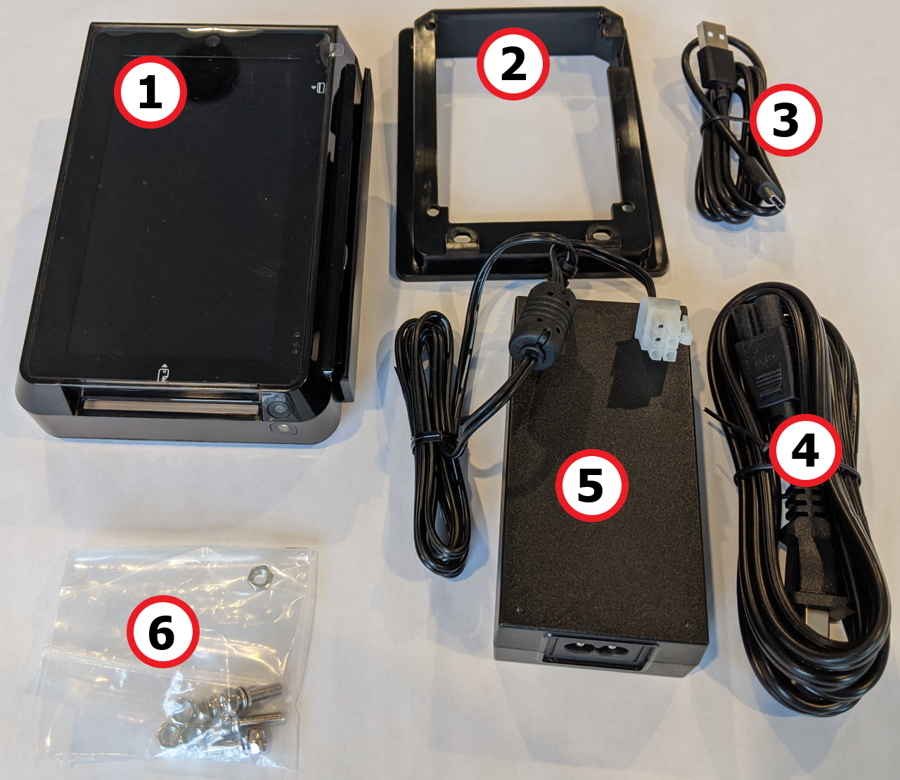

Le terminal de vente sans surveillance PAX IM30 contient les items suivants :

| <ol><li>Terminal de traitement des paiements</li><li>Support pour fixation</li><li>Cable USB Type-C</li><li>Fil d'alimentation CA</li><li>Adaptateur connexion CA MDB</li><li>Vis et écrous M4</li></ol> | ![IM30 box contents](https://documentation.payfacto.com/Terminals/IM30/CA-FR/assets/images/IM30_Box_Contents_Numbered.png) |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | -------------------------------------------------------------------------------------------------------------------------- |

{% hint style="warning" %}
IMPORTANT! Le terminal IM30 dispose d’un mécanisme de protection anti-vandale pour empêcher l’enlèvement non-autorisé. Si le terminal requiert de la maintenance, assurez-vous de communiquer avec un technicien professionnel d’expérience pour l’enlèvement et la réparation afin d’éviter de rendre le terminal inopérable.
{% endhint %}

***

### Matériel du terminal

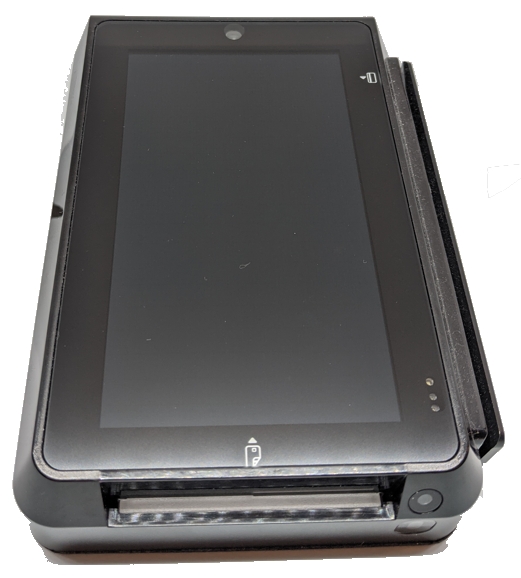

L’illustration suivante indique l'emplacement des principales caractéristiques et dispositifs du terminal :&#x20;

| <ol><li>Caméra avant (non utilisée)</li><li>Écran tactile couleur/ lecteur de paiement sans contact</li><li>Lecteur de bande magnétique</li><li>Lecteur de carte à puce</li><li>Lecteur de codes à barres (non utilisé)</li><li>Module de carte SIM</li><li>Ports de communication</li></ol> | ![IM30 front](https://documentation.payfacto.com/Terminals/IM30/CA-FR/assets/images/IM30_Front.png) | ![IM30 back](https://documentation.payfacto.com/Terminals/IM30/CA-FR/assets/images/IM30_Back.png) |
| -------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | --------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------- |

***

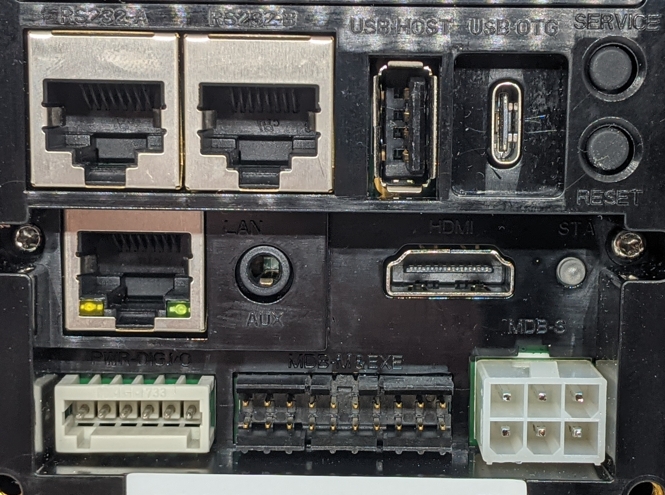

### Ports de communication IM30

Il existe plusieurs ports de communication à l'arrière du terminal. Les ports que vous utilisez dépendent du type de machine distributrice à laquelle vous connectez le terminal. Au minimum, vous devrez connecter le connecteur MDB-S pour alimenter le terminal en courant alternatif. Toutes les autres connexions seront spécifiques à la situation. Les ports de communication disponibles sont les suivants :&#x20;

| <ol><li>RS232-A</li><li>RS232-B</li><li>USB Hôte</li><li>USB OTG (Type-C)</li><li>Ethernet</li><li>Audio auxiliaire 3,5 mm</li><li>HDMI</li><li>Power-Digital I/O</li><li>MDB-M & EXE</li><li>MDB-S</li></ol> | ![IM30 communication ports](https://documentation.payfacto.com/Terminals/IM30/CA-FR/assets/images/IM30_CommunicationPorts.png) |
| ------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------ |

{% hint style="info" %}
NOTE: Les images des différents ports à l’endos du terminal pourraient avoir un couvercle de protection qui n’apparait pas dans les images. Enlever le(s) couvercle(s) pour accéder au(x) port(s).&#x20;
{% endhint %}


---
