Installation et configuration du terminal

Installer le papier d’imprimante

Si le rouleau de papier d'imprimante fourni avec le terminal n’est pas déjà installé, vous devrez l’installer avant de pouvoir imprimer les relevés de transaction.

Pour installer le papier d’imprimante :

  1. Sur le dos du terminal, au haut, soulever le levier avec le logo sans contact pour ouvrir le couvercle de l’imprimante. A80 contactless logo

NOTE: Le couvercle de l’imprimante s’ouvre en pivotant sur une charnière, il ne se sépare pas du terminal.

  1. Placez le rouleau dans le compartiment et laissez environ 5 cm (2 pouces) de papier dépassant le bord tranchant de l’imprimante tel qu’illustré dans l’exemple suivant : A80 open paper tray

  1. Refermez le couvercle du compartiment de papier et enlevez tout excès de papier.


Connecter les câbles du terminal

Le terminal dispose de plusieurs ports de communication à son endos. Généralement, les terminaux de comptoir nécessitent une prise d’alimentation et une connexion Ethernet.

Votre configuration pourrait inclure une connexion à un système de PDV ou un clavier NIP supplémentaire.

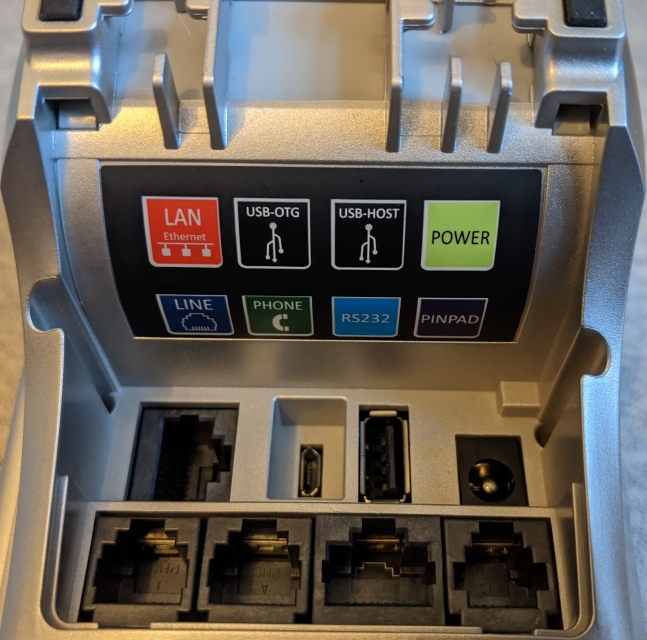

Utilisez le diagramme à l’endos du terminal pour identifier les ports de connexion pour votre configuration. Les ports de communication du terminal sont identifiés ci-dessous:

A80 communication ports


Configurer la langue d’affichage du terminal

Par défaut, le terminal affiche toutes les informations en anglais. Cette section explique comment changer la langue d’affichage au français.

Pour changer la langue d’affichage :

  1. Sur l’écran principal du terminal, touchez l’icône Settings. A80 Android settings icon

  2. Sur l’écran Settings, touchez la zone de texte Please Input Password et utilisez le clavier virtuel pour taper le mot de passe: 9876 ou pax9876@@.

  3. Toucher l’icône de coche sur le clavier lorsque vous avez terminé et tapez OK. A920 SIM card location

  4. Défilez l’écran jusqu’à la section Personal et touchez Language & input.

  5. Touchez Language et défilez l’écran Language jusqu’à Français (Canada) ou Français (France) et touchez votre choix.

NOTE: Ce guide fait référence aux menus et commandes affichés par Français (Canada).

  1. Touchez l’icône Retour deux fois pour revenir à l’écran principal du terminal. A80 exit icon


Configurer les connexions réseau

Le terminal requiert une connexion réseau pour communiquer avec le serveur de paiement pour traiter les transactions.

Le PAX A80 est un terminal de paiement de comptoir qui peut se connecter à des réseaux avec fil (Ethernet) et sans fil (Wi-Fi).


Configurer la connexion Ethernet

Cette section explique comment configurer une connexion Ethernet pour communiquer avec votre réseau.

Pour se connecter à votre réseau local câblé :

  1. Assurez-vous que le câble réseau est bien raccordé au port correspondant situé à l’endos du terminal et confirmez que l'autre extrémité du câble est connectée à une prise ou à un concentrateur réseau.

  2. Sur l’écran principal du terminal, touchez l’icône Paramètres. A80 settings icon

  3. Sur l’écran Paramètres, touchez la zone de texte Please Input Password et utilisez le clavier virtuel pour taper le mot de passe: 9876 ou pax9876@@.

  4. Touchez l’icône de coche sur le clavier lorsque vous avez terminé et tapez OK. A80 keyboard checkmark

  5. Dans la section Sans fil et réseaux, touchez Ethernet.

  6. Si le paramètre Ethernet est Désactivé, basculer le bouton de commande vers Activé.

  7. Après avoir activé Ethernet, ou s’il était déjà activé, les paramètres du réseau apparaissent.

  8. Au besoin, vous pouvez modifier les paramètres de la connexion réseau en défilant vers le bas de la page pour toucher Ethernet Configuration pour choisir le type de connexion (Connection Type).

  1. Touchez l’icône Retour deux fois pour revenir à l’écran principal du terminal. A80 exit icon


Configurer la connexion Wi-Fi

Cette section explique comment configurer la connexion Wi-Fi du terminal pour communiquer avec votre réseau sans fil.

Pour se connecter à votre réseau sans fil :

  1. Sur l’écran principal du terminal, touchez l’icône Paramètres. A80 settings icon

  2. Sur l’écran Paramètres, touchez la zone de texte Please Input Password et utilisez le clavier virtuel pour taper le mot de passe: 9876 ou pax9876@@.

  3. Touchez l’icône de coche sur le clavier lorsque vous avez terminé et tapez OK. A80 keyboard checkmark

  4. Dans la section Sans fil et réseaux, touchez Wi-Fi.

  5. Si Wi-Fi est Désactivé, touchez le bouton de commande pour Activer. Si Wi-Fi est déjà activé, une liste des réseaux disponibles apparaît.

  6. Depuis la liste de réseaux disponibles, touchez le nom du réseau auquel vous souhaitez vous connecter.

  7. Inscrivez le mot de passe pour le réseau sélectionné et touchez CONNEXION.

  1. Après que le terminal affiche Connecté pour le réseau sélectionné, touchez l’icône Retour pour revenir à l’écran Paramètres. A80 exit icon

  2. Touchez l’icône Retour de nouveau pour revenir à l’écran principal du terminal. A80 exit icon
