Connecter le câble multifonction

Le terminal utilise un câble multifonction pour fournir l'accès aux connexions supportées. Généralement, les terminaux de comptoir nécessitent une alimentation CA et une connexion Ethernet. Votre configuration peut également inclure une connexion à un système de point de vente.

Pour connecter le câble multifonction :

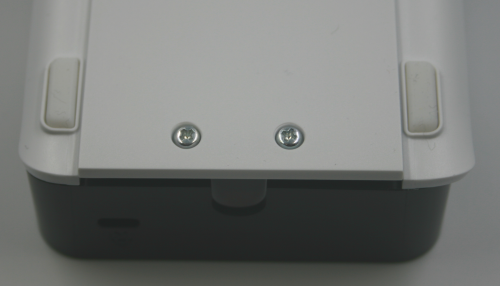

  1. À l'arrière du terminal, en haut, utilisez un tournevis Phillips #1 pour desserrer les deux vis qui fixent le couvercle du terminal. A35 back cover

NOTE: Il n'est pas nécessaire de retirer les vis du couvercle; elles sont conçues pour rester attachées.

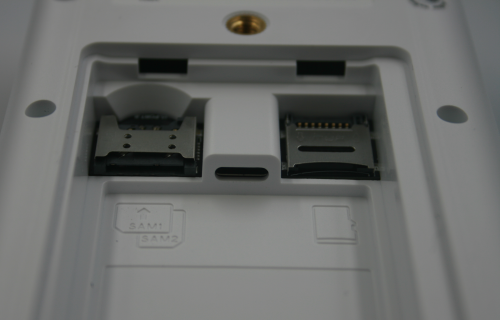

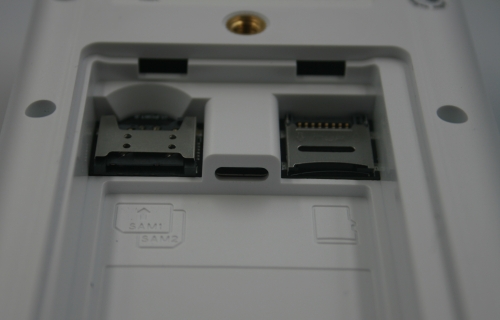

  1. Retirez le couvercle à l'arrière du terminal et repérez la prise USB Type-C entre les fentes pour les cartes MicroSD et SAM.

A35 multi-function cable plug

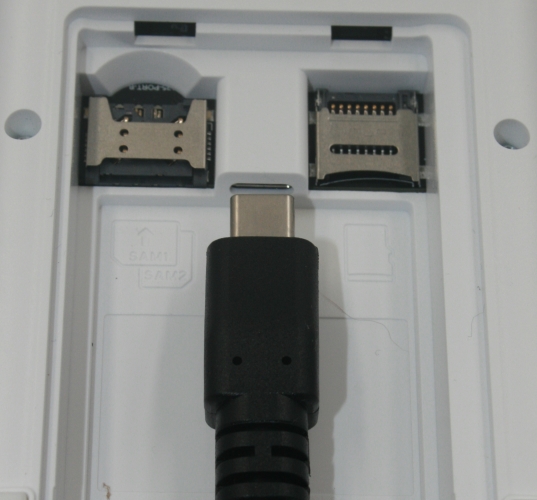

  1. Insérez le connecteur USB Type-C du câble multifonction dans la prise correspondante du terminal.

A35 insert multi-function plug

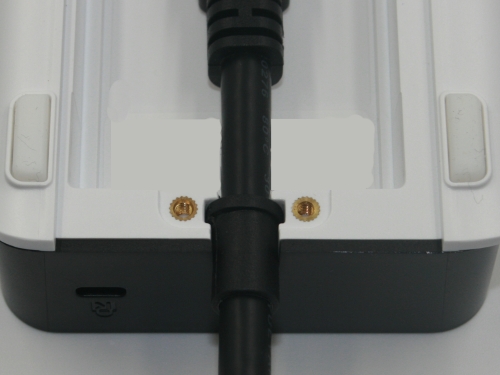

  1. Après avoir connecté le câble multifonction au terminal, assurez-vous que le manchon de protection contre les surcharges est bien inséré dans la fente située en haut du terminal.

NOTE: Vous pouvez déplacer le manchon de protection contre les surcharges le long du câble multifonction pour le placer correctement.

A35 strain relief

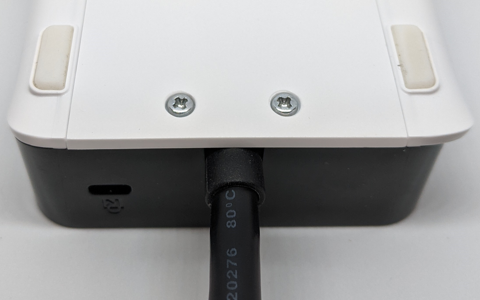

  1. Réinstallez le couvercle et serrez les deux vis pour compléter l'installation du câble.

A35 multi-function cable installed
